Apakah TC - kabel er?
TC - kabel adalah varian khusus jenis TC (kabel dulang) yang ditakrifkan oleh Kod Elektrik Kebangsaan (NEC) dan diperakui oleh Makmal Penaja Pengunderait (UL) mengikut standard UL 1277.
Definisi Teras:
Kabel TC - menggabungkan sifat asas jenis kabel TC dengan ciri -ciri unik yang disesuaikan untuk pemasangan industri yang terdedah, dibezakan terutamanya oleh penilaian "run terdedah" (ER) dan pembinaan bertetulang.
Ciri -ciri utama:

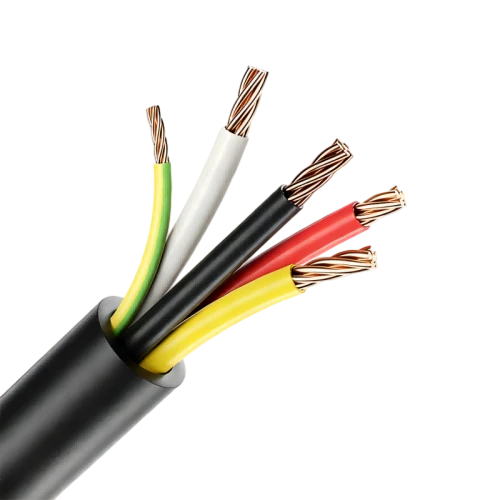

- Pembinaan: terdiri daripada konduktor terlindung berganda (biasanya thhn/thwn - 2 atau setaraf) - sering dipasangkan dengan konduktor asas - semua tertutup dalam tahan lama, cahaya matahari - Ciri-ciri membezakan kritikal adalah tetulang mekanikal di bawah jaket, seperti perisai yang saling berkaitan (ILA), pita tugas berat, atau braid. Penguatkuasaan ini adalah penting untuk mendapatkan pensijilan "terdedah".
- Jawatan "ER" (Run terdedah): Ini adalah atribut yang menentukan. Tidak seperti kabel TC jenis standard, UL - Certified TC - Cable diluluskan untuk "berjalan terdedah" dalam kemudahan perindustrian. Ia boleh dipasang di antara dulang kabel, secara langsung dari dulang kabel ke peralatan penggunaan (misalnya, motor, pemacu, panel), atau di sepanjang struktur sokongan - tanpa memerlukan saluran saluran atau raceway untuk kebanyakan panjangnya. Ini memudahkan pemasangan dengan ketara dalam tetapan perindustrian yang kompleks.
- Pensijilan UL: Persijilan UL memastikan kabel memenuhi piawaian keselamatan khusus mengenai pembinaan, bahan, rintangan kebakaran (termasuk penyebaran api dan penarafan penjanaan asap seperti CMP/CMR/cm), rintangan menghancurkan, rintangan kesan, dan kesesuaian untuk pendedahan kepada cahaya matahari, minyak, dan bahan kimia perindustrian. Penamaan "TC -" secara eksplisit disahkan oleh ujian UL.
- Suhu operasi: Direka untuk operasi yang boleh dipercayai dalam persekitaran yang menuntut, biasanya dinilai pada 90 darjah (194 darjah F) untuk lokasi basah atau kering.
Kelebihan Teras:
5. Kos pemasangan yang lebih rendah: Menghapuskan keperluan untuk saluran ke atas segmen terdedah yang panjang.
6. Fleksibiliti yang dipertingkatkan: Lebih mudah untuk mengarahkan peralatan dan halangan berbanding saluran - pendawaian tertutup.
7. Perlindungan Mekanikal: Perlindungan tetulang yang melekat terhadap penghancuran, impak, dan kerosakan fizikal.
8. Ketahanan: Menentang sinaran UV, kelembapan, minyak, dan bahan kimia perindustrian biasa.
9. Pematuhan Keselamatan: Memenuhi keperluan NEC untuk litar kuasa, kawalan, dan pencahayaan dalam persekitaran perindustrian, memastikan operasi yang selamat dalam keadaan terdedah.
Aplikasi penting untuk UL Certified TC - kabel er
TC - keupayaan unik kabel menjadikannya sangat diperlukan dalam beberapa tetapan perindustrian yang menuntut:
1. Kemudahan Perindustrian & Loji Pembuatan:
- Kuasa berjalan dari dulang kabel overhead ke mesin individu (mesin CNC, penekan, garisan pemasangan, robotik).
- Menghubungkan Pusat Kawalan Motor (MCCS) ke motor.
- Mengedarkan kuasa ke litar pencahayaan di sepanjang saluran pengeluaran.
- Powering Bahan Pengendalian Bahan (penghantar, lif).
- Menyediakan kuasa yang boleh dipercayai di kawasan yang mempunyai pendedahan yang tinggi terhadap getaran, habuk, minyak, dan pelarut.
2. Loji rawatan air & air sisa:
- Menyambungkan pam, motor, peniup, dan kawalan.
- Ideal untuk kawasan yang terdedah kepada kelembapan, kelembapan, dan pendedahan kimia yang berpotensi.
3. Kemudahan penjanaan kuasa (termal, hidro, turbin gas):
- Pengagihan kuasa tambahan di dalam loji.
- Sambungan untuk mengawal panel, peminat, pam, dan instrumentasi di luar raceways.
4. Kemudahan Pemprosesan Minyak & Gas (Kawasan Selamat Khusus - Sentiasa Sahkan Kelas/Keperluan Bahagian NEC):
- Kuasa dan kawalan pendawaian di kawasan pemprosesan berbahaya, stesen pam, dan stesen pemampat di mana pendedahan kepada unsur -unsur dan kerosakan fizikal kecil dijangka.
5. Gudang besar & pusat pengedaran:
- Powering sistem penghantar, penyimpanan automatik dan sistem pengambilan semula (AS/RS), dan pencahayaan Bay - dari dulang berjalan ke peralatan yang dipasang di lantai atau struktur.
6. Pusat data (infrastruktur sokongan):
- Memanfaatkan peralatan mekanikal (unit Crac/Crah, penyejuk, pam) yang terletak di luar ruang IT dan dialihkan melalui dulang kabel.
7. Tumbuhan Tenaga Boleh Diperbaharui (Solar/Angin):
- Pengumpulan kuasa dari kotak gabungan ke inverter/pencawang utama (menggunakan sistem dulang dengan titisan yang terdedah).
- Powering Balance - dari - peralatan loji (pam, pelacak, sistem kawalan) dalam persekitaran perindustrian yang terdedah.
