Butiran Pantas

Tempat Asal: Zhejiang, China

Nama Jenama:SUPERLINK

Nombor Model: kabel cat5e

Bilangan Konduktor:8

Jenis: Kucing 5e

Aplikasi: Komunikasi Internet

Nama produk: Kabel Rangkaian luar Cat5e

Konduktor:BC

Penebat:HD-PE

Jaket Dalam:PVC

Jaket Luar:LDPE

Terlindung:AL-Foil 125%(min)Liputan

Piawaian Ketahanan Api:CM,CMR

Panjang: 305m 1000 kaki
Penerangan Produk

Kabel rangkaian berkualiti SHG SFTP CAT5e, kabel rangkaian ethernet kabel LAN 24AWG, kabel ethernet 8p8c kerajang terlindung ditambah jalinan, 305m/kotak, jaket PVC/LSZH, 100 MHz, Ujian Fluke 4300/1800X lulus 90m.

Pensijilan: UL, ETL, CE, RoHS, REACH, ISO9001

1. Pembinaan:

Konduktor: Tembaga kosong pepejal / AWG 24

Diameter Konduktor(mm): 0.51

Penebat: PE

Perisai: Kerajang Aluminium + Jalinan wayar CCA

Dawai Tanah / Bumi: 24AWG Kuprum tin

Purata ketebalan ( +/-0.03mm): 0.25mm

Ketebalan titik min: 0.22mm

Diameter Penebat ( +/-0.03mm): 1.00mm

Jaket: PVC atau LSZH

Ketebalan purata: 0.5

Ketebalan titik min: 0.46

Diameter Luar( +/-1.0mm) 5.9

Kord koyak: YA

Warna teras:

Pasangan 1: Biru - putih/biru

Pasangan 2: Jingga - putih/oren

Pasangan 3: Hijau - putih/oren

Pasangan 4: Coklat - putih/coklat

2. Prestasi Elektrik (Pada 100MHz)

Impedans 1.0-100.0MHz(ohm) 100+/-15

1.0-100.0MHz Skru kelewatan impedans(ns/100m)<>

Berpasangan dengan Kemuatan Tanah Tidak Imbangan (PF/100m) 330Maks

Rintangan DC konduktor 20%(ohms/km)<>

Ketidakseimbangan Rintangan(%): 5

Ujian Percikan 850 V AC

Kekuatan Dielektrik 2500 V DC / 3 saat

Ujian Rintangan Penebat Min. 150 MΩ /Km

Rintangan Konduktor Maks. 9.38Ω /100m pada 20

Rintangan Tidak Imbangan Maks. 5%

Kapasitans Ketidakseimbangan Maks. 330 pF/100m

Kapasitan Bersama Maks. 5600 pF/100m

Objek ujian: Jaket

Bahan Ujian: PVC, PE, LSZH

Sebelum Kekuatan tegangan(Mpa):>=13.8

Pemanjangan Penuaan ((%):>=100

Keadaan penuaan (C xhrs): 100x240

Selepas Kekuatan tegangan(Mpa):>=85% daripada tidak berumur

Pemanjangan Penuaan(%):>=50% daripada naged

3. Permohonan:

1000BASE-T Gigabit Ethernet

10BASE-T, 100BASE-T Fast Ethernet (IEEE 802.3)

100 VG - AnyLAN(IEEE802.12), 155/622 Mbps ATM

Video Jalur Lebar 550MHz

Suara, T1, ISDN

4. PEMATUHAN STANDARD:

Semua Keperluan Kategori 5e mengikut Piawaian ANSI/TIA/EIA, ISO/IEC dan CENELEC EN:

ANSI/TIA/EIA 568-B. 2 KUCING. 5e

Edisi KE-2 ISO/IEC 11801 Kelas D

CENELEC EN 50173-1

IEC 61156-5, CENELEC EN 50288-2-1 Kabel Mendatar

Retardancy Api Disahkan Mengikut IEC 60332-1

Cool tags: kabel kejuruteraan rangkaian rumah cat5e tembaga bebas oksigen, China, pengilang, pembekal, kilang, borong, adat, Vietnam

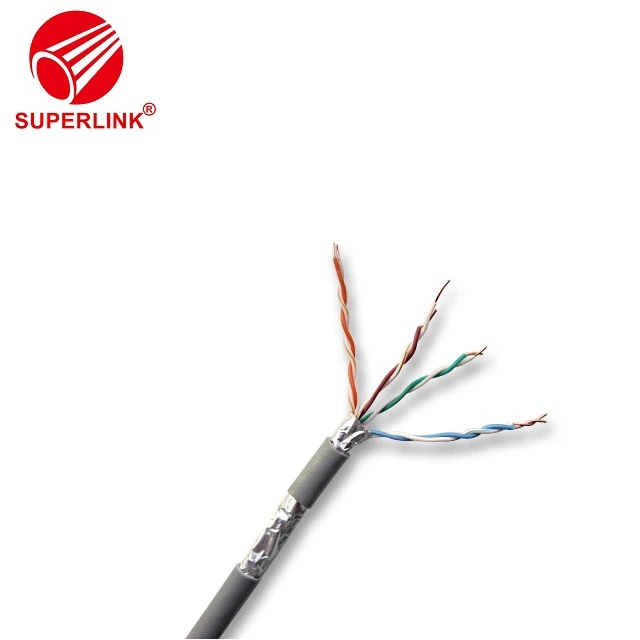

Kabel Kejuruteraan Rangkaian Rumah CAT5e Kuprum Tanpa Oksigen
